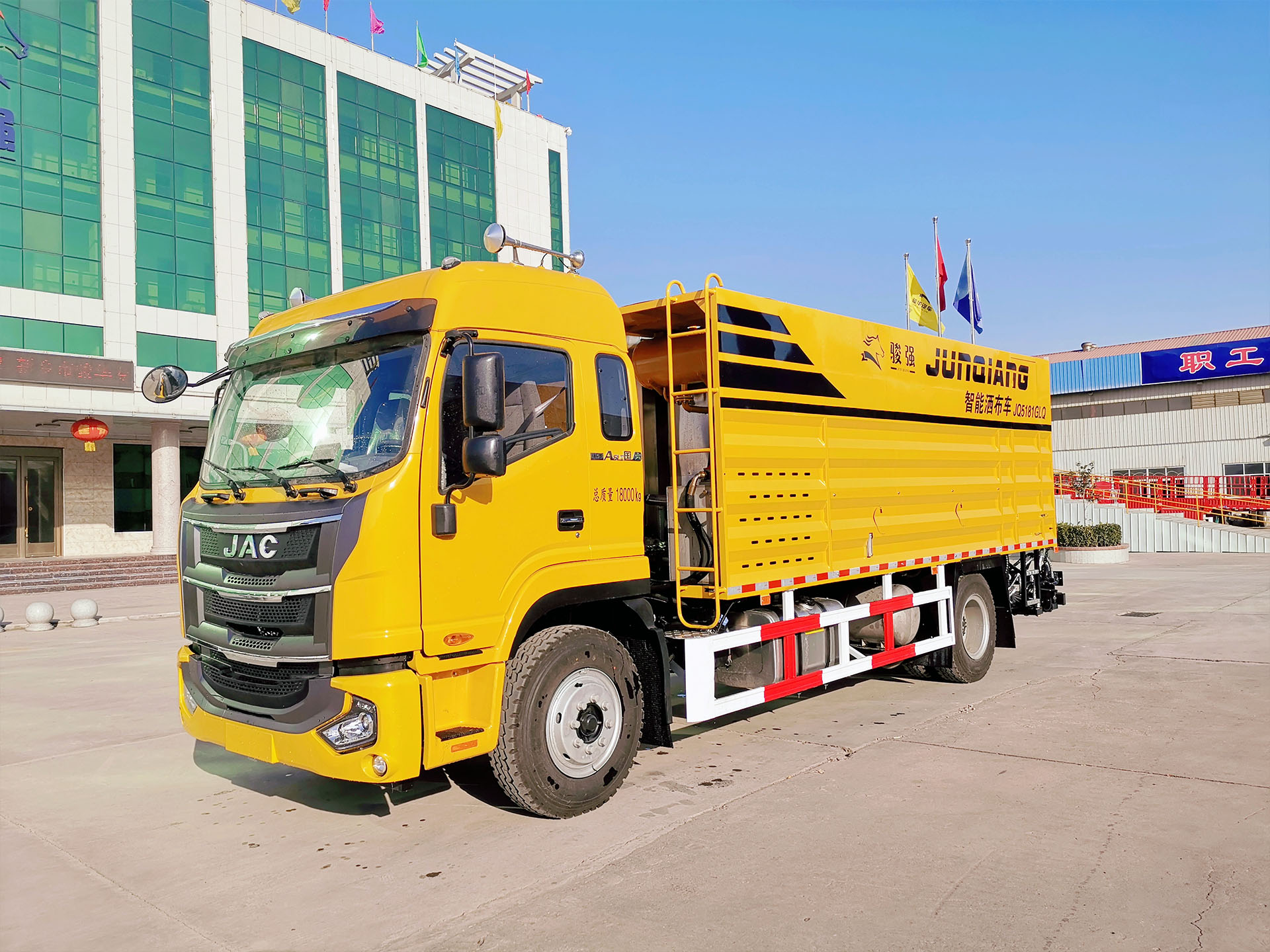

JQ5181GLQ瀝青灑布車

一、產品用途

JQ5181GLQ瀝青灑布車采用國六江淮底盤，是一種專業灑布乳化瀝青、稀釋瀝青、熱瀝青、重交瀝青及改性瀝青的智能化高科技產品。該產品操作簡單，在吸收國內外同類產品各項技術的基礎上，增加了確保施工質量的技術含量，突出改善施工條件和施工環境的人性化設計。其合理可靠地設計確保了瀝青的灑布均勻度，工業計算機控制穩定可靠，整機技術性能已達到世界先進水平。該車在施工中不斷改進、創新完善，有適用于各種工作環境的能力。

該產品已廣泛應用在高速公路建設和公路養護工程中，可用于不同等級公路路面的上下封層、透層、防水層、粘結層、瀝青表面處置、瀝青貫入式路面、霧封層等工程的施工，還可用于液態瀝青或其它重質油的運輸。

二、產品專利

專利名稱：一種適用于瀝青灑布的噴嘴裝置，專利號：ZL201820794893.5；

三、技術參數

產品型號：JQ5181GLQ

底盤型號：HFC1181P3K2A50KS(GB17691-2018國VI，GB3847-2005)

底盤功率：220(馬力)

罐體容積：8(m3)

瀝青灑布量：0.2～3.0(kg/m2)

灑布寬度：200～4500(mm)

瀝青加熱方式：進口柴油燃燒器

灑布介質：熱(改性)瀝青、稀釋瀝青、乳化瀝青等

灑布精度：±1.5%

整備質量：11700(kg)

總質量：18000(kg)

外形尺寸：長×寬×高=8930×2550×3270(mm)

四、設備優點

1.采用輔助發動機，動力強勁，質量可靠，主要作用是向液壓系統和電氣系統輸出動力源和電源，保證設備運行性能穩定；

2.根據噴灑量和作業寬度的需要，通過工業計算機可以對行列式噴嘴進行任何形式的組合；

3.采用江淮使用底盤，發動機為國VI排放，具有油耗低、排放低、操作穩定輕便、制動可靠等優點。駕駛室內配置，設有自動空調，環境舒適、行駛安全；

4.經先進的加工工藝和嚴格的精度測試，使每個噴嘴的噴灑一致性得到了充分的保證；

5.手動/自動控制方式均可以實現對每個噴嘴的單獨控制，從而隨機調節灑布寬度；

6.瀝青的灑布控制既可以在駕駛室內完成，也可以在車尾的操作平臺上進行控制；

7.工業計算機可根據輸入的工作參數和測速傳感器反饋的數據自動控制噴灑量；

8.工業計算機可根據情況的變化，修正各個參數，從而準確地控制瀝青泵的排量，使灑布量誤差控制在±1.5％以內；

9.采用進口耐高溫密封件及特殊的結構設計，確保各系統間動密封的可靠性；

10.該產品各轉節部分均采用優良的材料、優化設計的結構和合理的加工工藝，保證了轉節工作的可靠性，解決了漏油現象；

11.加熱系統采用進口柴油燃燒器，具有自動點火和溫度控制功能；

12.所有噴嘴、管道和瀝青泵都采用導熱油循環加熱、保溫，確保瀝青暢通無阻，同時避免了瀝青老化燒焦；

13.采用先進的高粘度瀝青泵，可將外部瀝青泵入罐內，實現“自吸”，也可將罐內瀝青泵出；

14.關鍵部分的零部件(如液壓泵、液壓馬達、瀝青泵、導熱油泵、燃燒器等)均采用國內外品牌元件，確保整機的可靠性，提高使用壽命；

15.優化設計的側面工具箱容積大，密封防水效果好，外觀美觀大方；

16.在保證不妨礙其它部分維修拆卸的前提下布置有各部分人梯和扶手，方便操作；

17.所有熱管外部均有隔熱保溫層，降低散熱量的同時避免燙傷操作人員；

18.合理布置的罐體聯接耳朵避免了行車、剎車過程中罐體前后偏移的危險；

19.每個噴嘴均可以實現單獨控制，并能任意組合，隨機調節灑布寬度；

20.瀝青灑布桿采用三段折疊式結構，通過上下移動灑布桿可以實現雙重或多重噴灑，向后折疊可以有效地避開障礙物；

21.該車尾部設有防撞杠以保護灑布桿；

22.瀝青罐體內部設有沉淀排污槽，并裝有液位顯示器和報警裝置；

23.設備本身帶有警示標志及夜間工作照明裝置；

24.噴水裝置防止施工過程中瀝青粘附輪胎；

25.施工結束可利用高壓空氣清洗，少許柴油浸泡瀝青泵，方便快捷，節約能源；

26.良好的保溫層可以確保靜態保溫性能指數≤12℃/8小時；

27.車輛側面采用瓦楞型車廂板，強度韌性高，美觀大方、罐體被完美包圍，更方便于車輛駛入高速；
