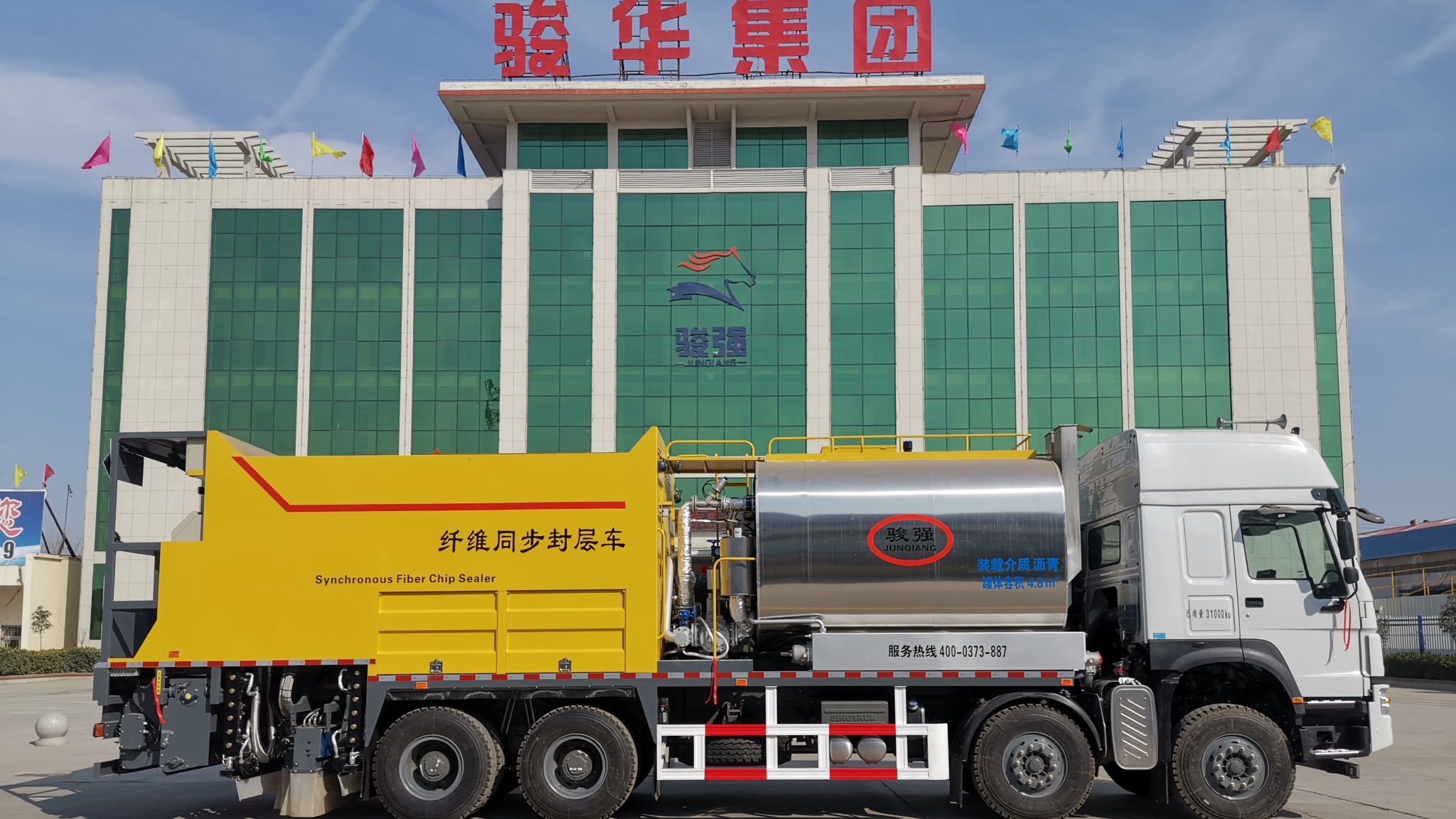

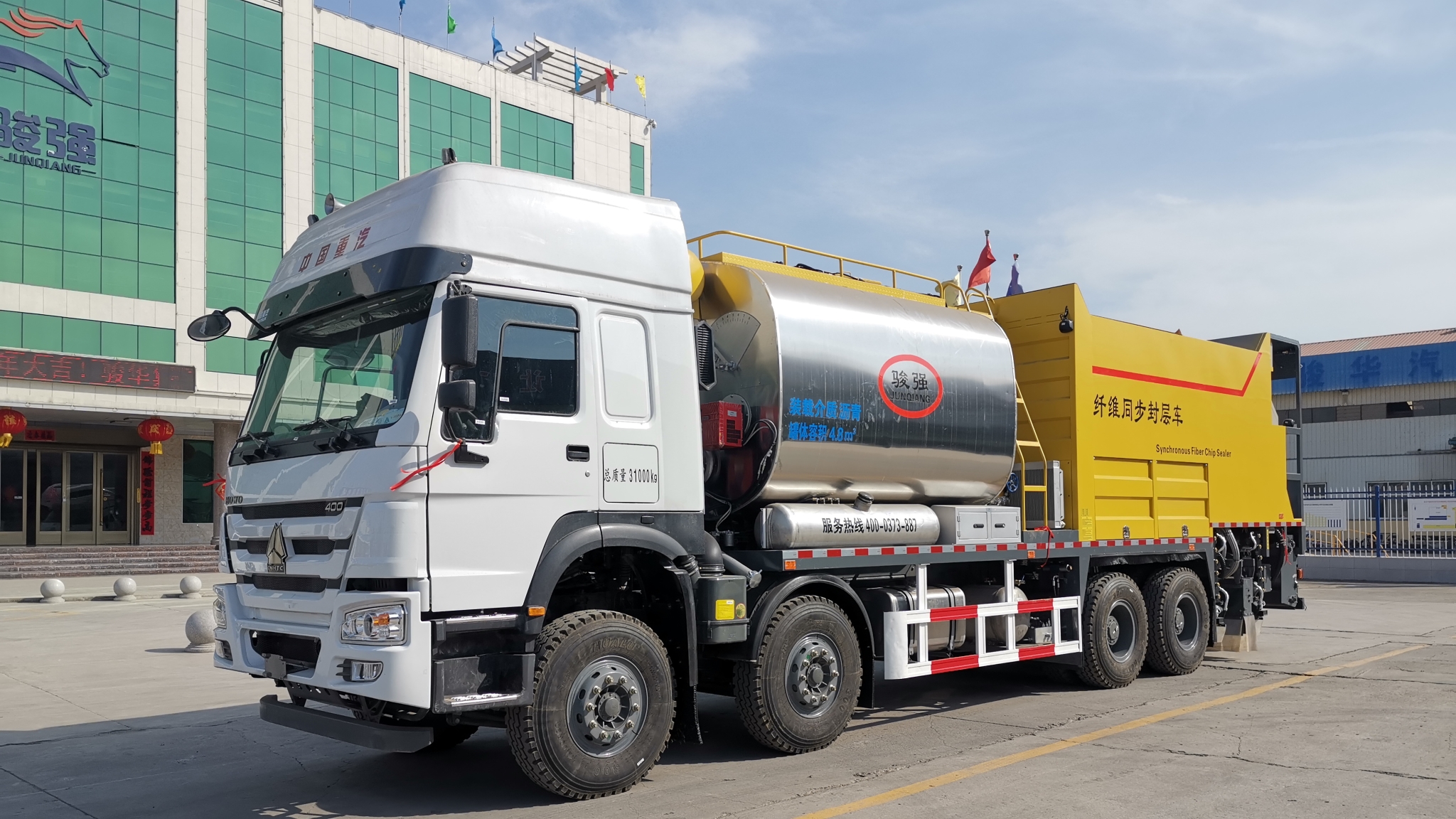

JQ5318TFCC纖維同步封層車

一.設備用途

纖維同步封層用于公路表面、橋面防水、下封層中的碎石封層工藝。將瀝青結合料的灑布、纖維的撒布和石屑的撒布同步進行，使瀝青結合料、纖維和石屑之間有充分的表面接觸以達到它們之間限度的粘結性的設備。

        JQ5318TFCC纖維同步封層車是由我公司自行研制開發設計，具有自主知識產權的設備，該設備是在普通同步封層車的基礎上增加了瀝青結合料雙排灑布及纖維撒布結構。達到了機、電、液一體化操作，產品操作工序得到簡化，操作簡單，質量可靠，維護方便，產品技術性已達到世界先進水平。

二.產品專利

1.專利名稱：一種內舉升式加纖同步碎石封層車，專利號：ZL201822016989.1；

2.專利名稱：一種適用于同步碎石封層車的石料輸送裝置，專利號：ZL 201520947662.X；

3.專利名稱：一種適用于瀝青碎石撒布機的料倉出料口料門限位機構，專利號：ZL201521018531.X；

4.專利名稱：一種碎石撒布裝置，專利號：ZL201620029752.5;

5.專利名稱：一種內舉升式加纖同步碎石封層車，專利號：ZL201822016989.1；

6.專利名稱：一種整車式加纖同步碎石封層車，專利號：ZL201822017162.2；

7.專利名稱：一種防瀝青污染的纖維箱總成及其加纖同步碎石封層車，專利號：ZL202021038391.3。

三.技術參數

產品型號：JQ5318TFCC

底盤型號：豪沃ZZ3317V4867F1(GB17691-2018國VI，GB3847-2005)

底盤發動機型號：MC11.40-60

底盤功率：400(馬力)

灑布寬度：4000(mm)

石料粒徑：3～25(mm)

瀝青罐容量：8(m3)

料斗容量：12(m3)

最高車速：90(km/h)

工作車速：3～5(km/h)

瀝青灑布量：0.2～3.0(kg/m2)

石料輸送方式：內舉升式+雙螺旋布料器

加熱方式：進口柴油燃燒器

灑布介質：基質瀝青、改性瀝青、稀釋瀝青、乳化瀝青、橡膠瀝青

纖維長度：30(mm)、60(mm)、120(mm)

纖維撒布量：30～90(g/m2)

整備質量：25900(kg)

總質量：31000(kg)

外形尺寸：長×寬×高=12000×2520×3850(mm)

三.設備優點

1.該設備具有特殊料倉，通過先重力落料再舉升落料的方式實現石料撒布施工，重心合理，穩定可靠，可適用于彎道、橋下等多種條件下施工。

2.采用中國重汽自卸底盤，加強型彈簧鋼板，承載能力強，高頂雙臥，舒適性強。

3.中國重汽曼技術發動機，模塊化設計，噪音低，振動小，保養周期延長，使用中國重汽機油，可實現10萬公里不用更換機油，讓用戶更省錢更省心。

4.各種灑（撒）布要求均可在駕駛室內完成。

5.智能控制瀝青灑布量，灑布精度高，灑布過程由計算機實時全程控制，灑布量不受車速影響。

6.撒布系統采用雙螺旋布料器把石料輸送到4000mm的下料斗內，石料靠重力下落并經旋轉的滾筒摩擦力拋至撒布板后自然下落，不經分料板分料，保證了石料撒布的均勻性。

7.獨特的供料系統可撒布預熱石料、金剛砂等。

8.路面的坡度、傾斜度對撒布系統的撒布量和撒布寬度影響較小。

9.具有立式框架攪拌系統，可將加熱管的熱量迅速擴散到整個罐體內加熱，并攪拌瀝青，加熱無死角，防止橡膠瀝青顆粒沉淀、離析。

10.該設備運行穩定，撒布均勻，可自由調節瀝青灑布、纖維撒布及石屑撒布寬度。

11.良好的保溫層確保保溫性能指數≤20℃/8h，且防腐耐用。

12.可以灑布多種瀝青介質，撒布石料粒徑規格3～25mm。

13.采用加工精確度高的噴嘴，使每個噴嘴噴灑一致性和噴灑效果得到了充分保證。

14.雙U型火管加熱系統和導熱油循環保溫系統，可快速加熱瀝青并確保管道和噴嘴暢通無阻，加熱效率高，施工完畢后管道內瀝青由瀝青泵與高壓空氣回抽至罐體內即可，無需柴油清洗外排，節約環保。

15.具有自吸功能，實現自加瀝青；具有外排功能，可將未用完的瀝青輸回儲存罐或給其它設備加瀝青。

16.操作更具人性化，具有駕駛室實時監控系統和自動操作面板，也有后操作臺手動操作面板，給操作者帶來了很大的便利。

17.噴灑臂采用液壓收展，高低可調節，纖維剪切單元箱采用液壓伸縮可左右滑動。

18.瀝青灑布、纖維撒布、石屑撒布均為一控一控制。

19.電氣控制與液壓負載敏感系統的完美結合。

20.該產品經過多次的工程施工改進，工作性能可靠，操作維護方便，性價比高。

21.整機外形美觀大方。
