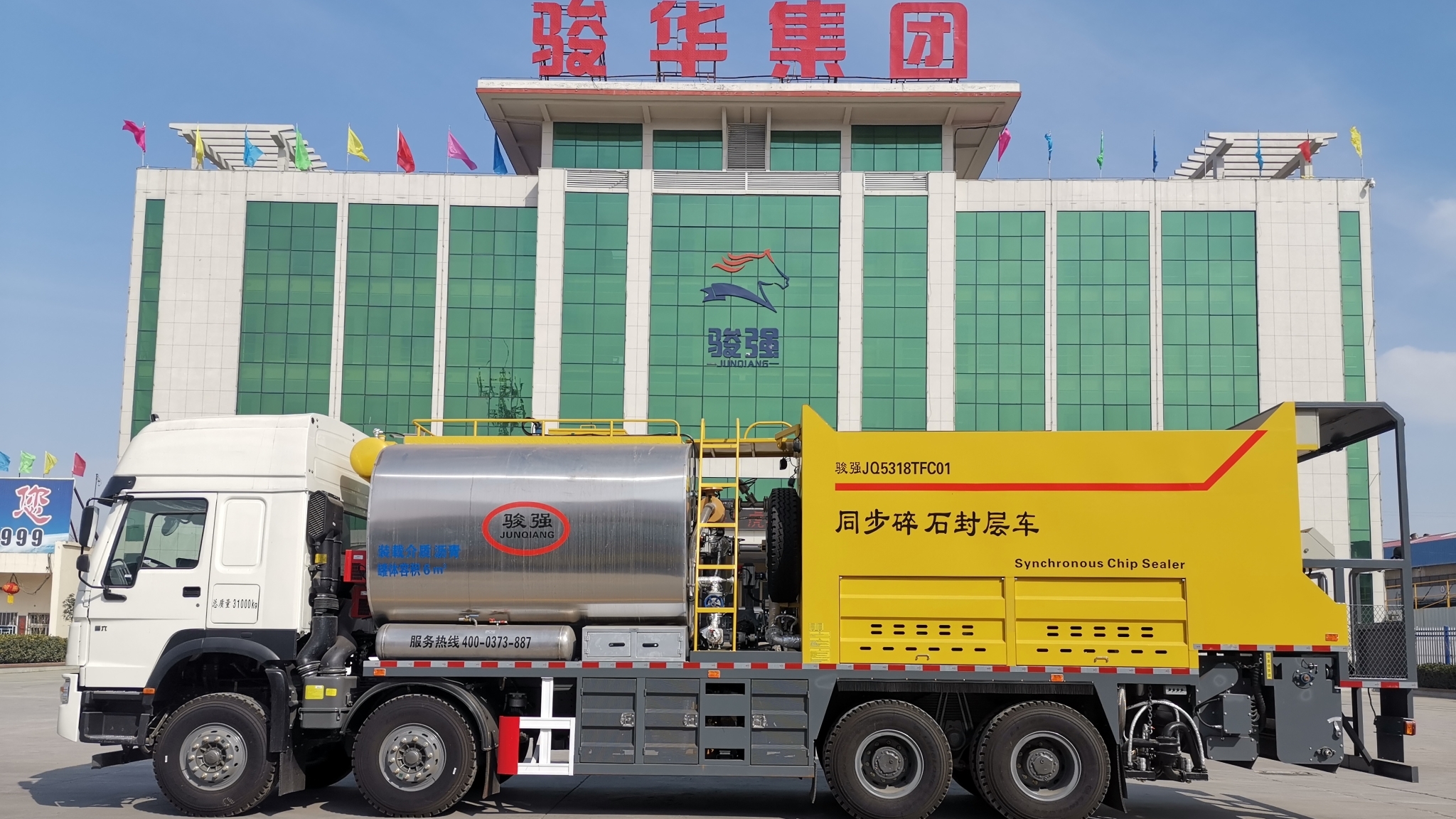

JQ5318TFC01瀝青碎石同步封層車

一、產品用途

        瀝青碎石同步封層車主要用于公路表面、橋面防水、下封層中的碎石封層工藝。該設備實現將瀝青結合料的灑布和石料的撒布同步進行，使瀝青結合料和石料之間在較短的時間內具有充分的表面接觸并達到它們之間限度粘結性的設備，特別適用于瀝青結合料要求使用改性瀝青或橡膠瀝青的灑布。

JQ5318TFC01瀝青碎石同步封層車是由我公司自行研制開發設計，并具有自主知識產權的同步碎石封層車，該車達到了機、電、液一體化操作，產品操作工序得到簡化，操作簡單，質量可靠，維護方便，產品技術性已達到世界先進水平。

二、產品專利

1、專利名稱：一種適用于同步碎石封層車的石料輸送裝置，專利號：ZL201520947662.X；

2、專利名稱：一種適用于瀝青碎石撒布機的料倉出料口料門限位機構，專利號：ZL201521018531.X；

3、專利名稱：一種碎石撒布裝置，專利號：ZL201620029752.5

4、專利名稱：一種適用于瀝青灑布的噴嘴裝置，專利號：ZL201820794893.5；

三、技術參數

產品型號：JQ5318TFC01

底盤型號：豪沃ZZ3317V4867F1(GB17691-2018國VI，GB3847-2005)

底盤發動機型號：MC11.40-60

底盤功率：400(馬力)

副機品牌：玉柴YC4A100-T302（GB20891-2014國III）

副機功率：73.5(kW)

灑布寬度：4200(mm)

瀝青灑布量：0.2～3.0(kg/m2)

石料粒徑：3～25(mm)

瀝青罐容量：8(m3)

料斗容量：14(m3)

最高車速：90(km/h)

工作車速：3～5(km/h)

石料輸送方式：內舉升式+雙螺旋布料器

灑布介質：基質瀝青、改性瀝青、稀釋瀝青、乳化瀝青、橡膠瀝青

整備質量：24700(kg)

總質量：31000(kg)

外形尺寸：長×寬×高=11990×2520×3850(mm)

四、設備優點

1.該設備具有特殊料倉，通過先重力落料再舉升落料的方式實現石料撒布施工，重心合理，穩定可靠，可適用于彎道、橋下等多種條件下施工。

2.采用中國重汽自卸底盤，加強型彈簧鋼板，承載能力強，高頂雙臥，舒適性強。

3.中國重汽曼技術發動機，模塊化設計，噪音低，振動小，保養周期延長，使用中國重汽機油，可實現10萬公里不用更換機油，讓用戶更省錢更省心。

4.各種灑（撒）布要求均可在駕駛室內完成。

5.智能控制瀝青灑布量，灑布精度高，灑布過程由計算機實時全程控制，灑布量不受車速影響。

6.撒布系統采用雙螺旋布料器把石料輸送到4200mm的下料斗內，石料靠重力下落并經旋轉的滾筒摩擦力拋至撒布板后自然下落，不經分料板分料，保證了石料撒布的均勻性。

7.獨特的供料系統可撒布預熱石料、金剛砂等。

8.路面的坡度、傾斜度對撒布系統的撒布量和撒布寬度影響較小。

9.具有立式框架攪拌系統，可將加熱管的熱量迅速擴散到整個罐體內加熱，并攪拌瀝青，加熱無死角，防止橡膠瀝青顆粒沉淀、離析。

10.底盤沒有主車發動機取力，發動機使用壽命更長，采用輔助發動機提供動力，穩定可靠，排放達標。

11.可以在行車過程中對罐體內瀝青進行加熱及保溫，節約施工時間。

12.該設備運行穩定，撒布均勻，可自由調節瀝青灑布及石料撒布寬度。

13.良好的保溫層確保保溫性能指數≤20℃/8h，且防腐耐用。

14.可以灑布多種瀝青介質，撒布石料粒徑規格3～25mm。

15.采用加工精確度高的噴嘴，使每個噴嘴噴灑一致性和噴灑效果得到了充分保證。

16.雙U型火管加熱系統和導熱油循環保溫系統，可快速加熱瀝青并確保管道和噴嘴暢通無阻，加熱效率高，施工完畢后管道內瀝青由瀝青泵與高壓空氣回抽至罐體內即可，無需柴油清洗外排，節約環保。

17.具有自吸功能，實現自加瀝青；具有外排功能，可將未用完的瀝青輸回儲存罐或給其它設備加瀝青。

18.操作更具人性化，具有駕駛室實時監控系統和自動操作面板，也有后操作臺手動操作面板，給操作者帶來了很大的便利。

19.電氣控制與液壓負載敏感系統的完美結合。

20.該產品經過多次的工程施工改進，工作性能可靠，操作維護方便，性價比高。

21.整機外形美觀大方。
